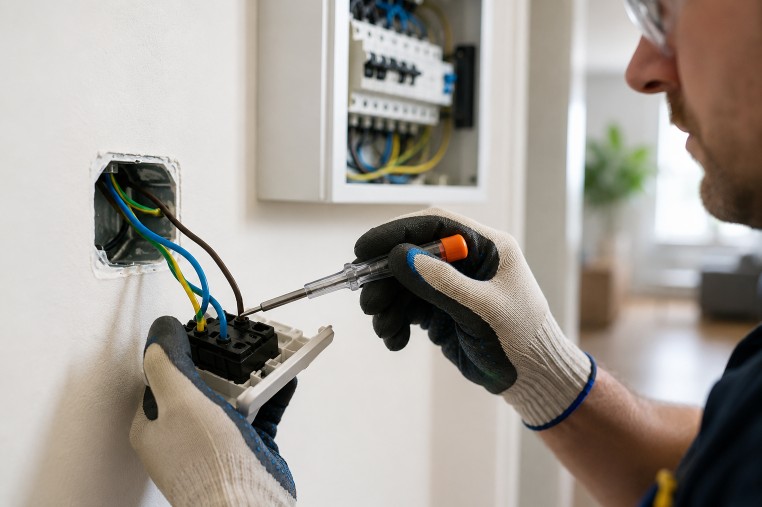

Фаза і нуль — це два основні провідники в побутовій електромережі змінного струму. Фаза подає електричну напругу до приладу, а нуль повертає струм назад у мережу, замикаючи електричне коло. Разом вони дозволяють працювати лампі, розетці, чайнику, пральній машині чи будь-якому іншому домашньому обладнанню.
Як працює електричне коло в будинку
У звичайній квартирі або приватному будинку електрика приходить не як щось абстрактне, а через конкретні провідники. Щоб прилад запрацював, струму потрібен шлях: він має прийти до навантаження і повернутися назад. Саме тут з’являється різниця між фазою і нулем.
Фазний провідник перебуває під напругою відносно землі та інших провідників. У побутовій мережі між фазою і нулем зазвичай є напруга близько 230 В. Коли ви вмикаєте лампу, праску або зарядний пристрій, електричне коло замикається, і струм проходить через прилад. Якщо коло розімкнене, прилад не працює.
Нульовий провідник має завдання — забезпечити повернення струму. Саме тому в електриці небезпечно мислити дуже спрощено: фаза небезпечна, а нуль ні. За нормальних умов нуль має потенціал, близький до землі, але при несправностях, неправильному підключенні або обриві він також може становити небезпеку.
Чим фаза відрізняється від нуля
Головна різниця між фазою і нулем у їхній ролі в електромережі. Фаза є провідником, на якому присутня робоча напруга. Нуль бере участь у поверненні струму й допомагає електричному колу працювати правильно. У парі вони створюють умови для живлення побутових приладів.
У практичному сенсі фаза частіше пов’язана з ризиком ураження струмом, бо саме вона має небезпечну напругу відносно людини, підлоги, труб, корпусів обладнання або землі. Але нуль теж не можна торкатися без перевірки й розуміння схеми. Електромережа може бути змінена, пошкоджена або підключена з помилками.
Як позначають фазу і нуль
У сучасній електропроводці провідники мають кольорове маркування. Воно допомагає електрикам швидше орієнтуватися в щитку, розетці чи розподільній коробці. Але покладатися лише на колір не варто, особливо в старих будинках або після ремонту невідомої якості.
Найчастіше використовують такі позначення:
- фаза зазвичай позначається літерою L;
- нуль позначається літерою N;
- захисне заземлення позначається PE;
- фазний провід часто буває коричневим, чорним або сірим;
- нульовий провід зазвичай синій або блакитний;
- заземлення найчастіше жовто-зелене;
- у старій проводці кольори можуть не відповідати сучасним правилам;
- після неправильного ремонту навіть “правильний” колір може бути підключений не туди.
Навіщо потрібне заземлення
Окрім фази і нуля, у сучасній мережі часто є третій провідник — заземлення. Його не треба плутати з нулем. Заземлення не призначене для звичайного робочого струму приладу. Його функція — захистити людину, якщо напруга випадково потрапить на металевий корпус техніки.
Наприклад, у пральній машині, бойлері, духовці або комп’ютері є металеві частини. Якщо всередині станеться пошкодження ізоляції, заземлення допомагає відвести небезпечний струм і створити умови для спрацювання захисту. Саме тому сучасні розетки із заземленням важливі для безпеки.
Чому не можна плутати фазу і нуль
У деяких простих приладах зміна фази і нуля місцями може не одразу вплинути на роботу. Лампа може світити, зарядний пристрій може заряджати телефон, техніка може запускатися. Але це не означає, що підключення правильне. У вимикачах, патронах, автоматах, реле, бойлерах і складнішій техніці порядок підключення має значення.
Особливо важливо, щоб вимикач розривав саме фазу, а не нуль. Якщо розірвати нуль, лампа може не світити, але патрон усе ще залишатиметься під напругою. Людина думатиме, що живлення вимкнене, хоча ризик ураження струмом зберігається.
Фаза і нуль — базові поняття, але робота з ними не повинна бути побутовою імпровізацією. Електрика не пробачає самовпевненості. Навіть якщо схема здається простою, помилка може призвести до удару струмом, пожежі або пошкодження техніки.
Не варто самостійно розбирати розетки, щитки, вимикачі чи підключати обладнання, якщо немає знань і безпечного інструменту. Найнадійніший варіант — звернутися до кваліфікованого електрика, особливо якщо йдеться про старий будинок, вологі приміщення, бойлер, електроплиту або щиток.
